[유니티 X 아두이노] mpu6050센서로 움직이는 유니티 오브젝트

by 라이티아 2024. 5. 29.

현재 듣고있는곡

wowaka 『裏表ラバーズ』

보컬로이드 초장기 p이신 wowaka님의 작품, 아직까지 계셨다면 deco27님과 어깨를 나란히할 작품을 많이 만드셨을 것 같지만, 이루어 질 수 없는 바람이라는게 아쉽다



오늘은 아두이노로 이 수래를 움직여 보려 한다



// 첫 번째 MPU6050 데이터 읽기
    mpu1.getMotion6(&ax1, &ay1, &az1, &gx1, &gy1, &gz1);

    // 두 번째 MPU6050 데이터 읽기
    mpu2.getMotion6(&ax2, &ay2, &az2, &gx2, &gy2, &gz2);

    float ax1_deg = (ax1 / 16384.0) * 180.0 / PI;
    float ay1_deg = (ay1 / 16384.0) * 180.0 / PI;
    float az1_deg = (az1 / 16384.0) * 180.0 / PI;

    float ax2_deg = (ax2 / 16384.0) * 180.0 / PI;
    float ay2_deg = (ay2 / 16384.0) * 180.0 / PI;
    float az2_deg = (az2 / 16384.0) * 180.0 / PI;'



아두이노는 이렇게 자신의 3축 각도를 계속해서 시리얼 모니터에 출력하고 있는 상태이다



이 값들을 유니티에서 가져오는 것이 중요하다





Ardity: Arduino + Unity over COM ports

Want to connect your Arduino to Unity over a COM port? Ardity allows bidirectional communication over COM ports from Unity®. (Previously known as: SerialCommUnity)

ardity.dwilches.com

나는 여기서 제작해둔 모듈을 적극적으로 사용하는 방향으로 결정했다



다만, 여기서 해주는 것은 그저 string으로 log를 유니티에 띄우는 것만 도와주기에 이를 활용하는 것이 중요하다



이때 사용되는 것이, string을 일정 기준으로

string[] values = message.Split(',');

이렇게 자르는 것 이다



이렇게 해주면 string으로 유니티에 던져준 값을

유니티가 ,를 기준으로 잘라서 int, float등의 값으로 활용할 수 있게 된다



if (millis() > last_time + 1000) {
        // 첫 번째 MPU6050 데이터 출력
        Serial.print("MPU1: ");
        Serial.print(ax1_deg);
        Serial.print(",");
        Serial.print(ay1_deg);
        Serial.print(",");
        Serial.println(az1_deg);

        // 두 번째 MPU6050 데이터 출력
        Serial.print("MPU2: ");
        Serial.print(ax2_deg);
        Serial.print(",");
        Serial.print(ay2_deg);
        Serial.print(",");
        Serial.println(az2_deg);

        last_time = millis();
    }

현재 아두이노는 이렇게 출력하는 형태를 가지고 있다



즉 이런 형태이다



이때 사용하는 값은 두 자이로 센서의 y값 밖에 사용하지 않으니 코드를 필요한 부분만 남긴다

if (millis() > last_time + 1000) {
        // 첫 번째 MPU6050 데이터 출력
        Serial.print(ay1_deg);
        Serial.print(",");

        // 두 번째 MPU6050 데이터 출력
        Serial.print(ay2_deg);
        Serial.print("\n");

        last_time = millis();
    }

이렇게 해주면

필요한 y값만 남게 된다



이를 유니티로 써보자

void Update()
    {
        if (messageListener == null)
            return;

        string message = (string)serialThread.ReadMessage();
        if (message == null)
            return;

        if (ReferenceEquals(message, SERIAL_DEVICE_CONNECTED))
            messageListener.SendMessage("OnConnectionEvent", true);
        else if (ReferenceEquals(message, SERIAL_DEVICE_DISCONNECTED))
            messageListener.SendMessage("OnConnectionEvent", false);
        else
        {
            string[] values = message.Split(',');
            if (values.Length == 2)
            {
                if (float.TryParse(values[0], out float Y1) &&
                    float.TryParse(values[1], out float Y2))
                {
                    // Call a method to process these values in the message listener
                    messageListener.SendMessage("OnSensorDataReceived", new float[] { Y1, Y2});
                }
            }
            else
            {
                messageListener.SendMessage("OnMessageArrived", message);
            }
        }
    }

시리얼 통신으로 가져온 string 값을 ,로 잘라서 Y1, Y2에 배분한다





--------------------------------------------------------------------------------------------------------------------------------

그리고 안되서 1시간 동안 뻘짓을 하다 다시 원점으로 돌아왔다

 #include <Wire.h>
#include <MPU6050.h>

MPU6050 mpu(0x68);  // 기본 주소
MPU6050 mpu2(0x69);  // AD0 핀을 HIGH로 설정하여 주소 변경
unsigned long last_time = 0;

void setup() {
    Serial.begin(9600);
    Wire.begin();
    mpu.initialize();
    mpu2.initialize();
    if (!mpu.testConnection()) {
        Serial.println("MPU6050 연결 실패");
        while (1);
    }
    Serial.println("MPU6050 연결 성공");
}

void loop() {
    int16_t ax, ay, az;
    int16_t gx, gy, gz;

    int16_t ax1, ay1, az1, gx1, gy1, gz1;

    mpu.getMotion6(&ax, &ay, &az, &gx, &gy, &gz);
    mpu2.getMotion6(&ax1, &ay1, &az1, &gx1, &gy1, &gz1);
    float ay_rad = ay / 16384.0;
    float az_rad = az / 16384.0;

    float ay_deg = ay_rad * 180.0 / PI;
    float az_deg = az_rad * 180.0 / PI;

    float ay1_rad = ay1 / 16384.0;
    float az1_rad = az1 / 16384.0;

    float ay1_deg = ay1_rad * 180.0 / PI;
    float az1_deg = az1_rad * 180.0 / PI;

    if (millis() > last_time + 1000) {
        Serial.print(ay_deg);
        Serial.print(",");
        Serial.print(ay1_deg);
        Serial.print(",");
        Serial.println(az_deg);
        last_time = millis();
    }
}

다시 아두이노 부터 만들어 준다



MPU6050 2개의 기울기를 받아서 사용한다

마지막 az는 더미값이니 무시하면 된다

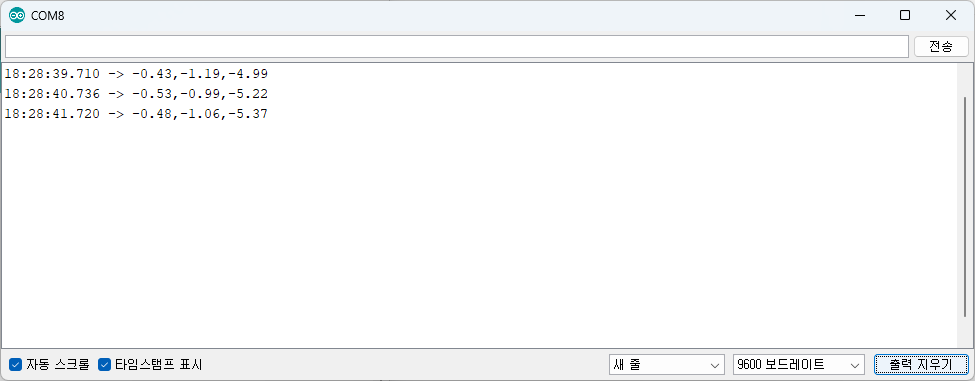

그러면 출력이 이렇게 나온다

앞의 2개가 2개의 자이로 센서의 기울기 값이다

void Update()
    {
        if (messageListener == null)
            return;

        string message = (string)serialThread.ReadMessage();
        if (message == null)
            return;

        if (ReferenceEquals(message, SERIAL_DEVICE_CONNECTED))
            messageListener.SendMessage("OnConnectionEvent", true);
        else if (ReferenceEquals(message, SERIAL_DEVICE_DISCONNECTED))
            messageListener.SendMessage("OnConnectionEvent", false);
        else
        {
            string[] values = message.Split(',');
            if (values.Length == 3)
            {
                if (float.TryParse(values[0], out float ax_deg) &&
                    float.TryParse(values[1], out float ay_deg) &&
                    float.TryParse(values[2], out float az_deg))
                {
                    // Call a method to process these values in the message listener
                    messageListener.SendMessage("OnSensorDataReceived", new float[] { ax_deg, ay_deg, az_deg });
                }
            }
            else
            {
                messageListener.SendMessage("OnMessageArrived", message);
            }
        }
    }

그럼 저 출력을 가져와서 ,를 기준으로 3개로 잘라서 float로 저장한다

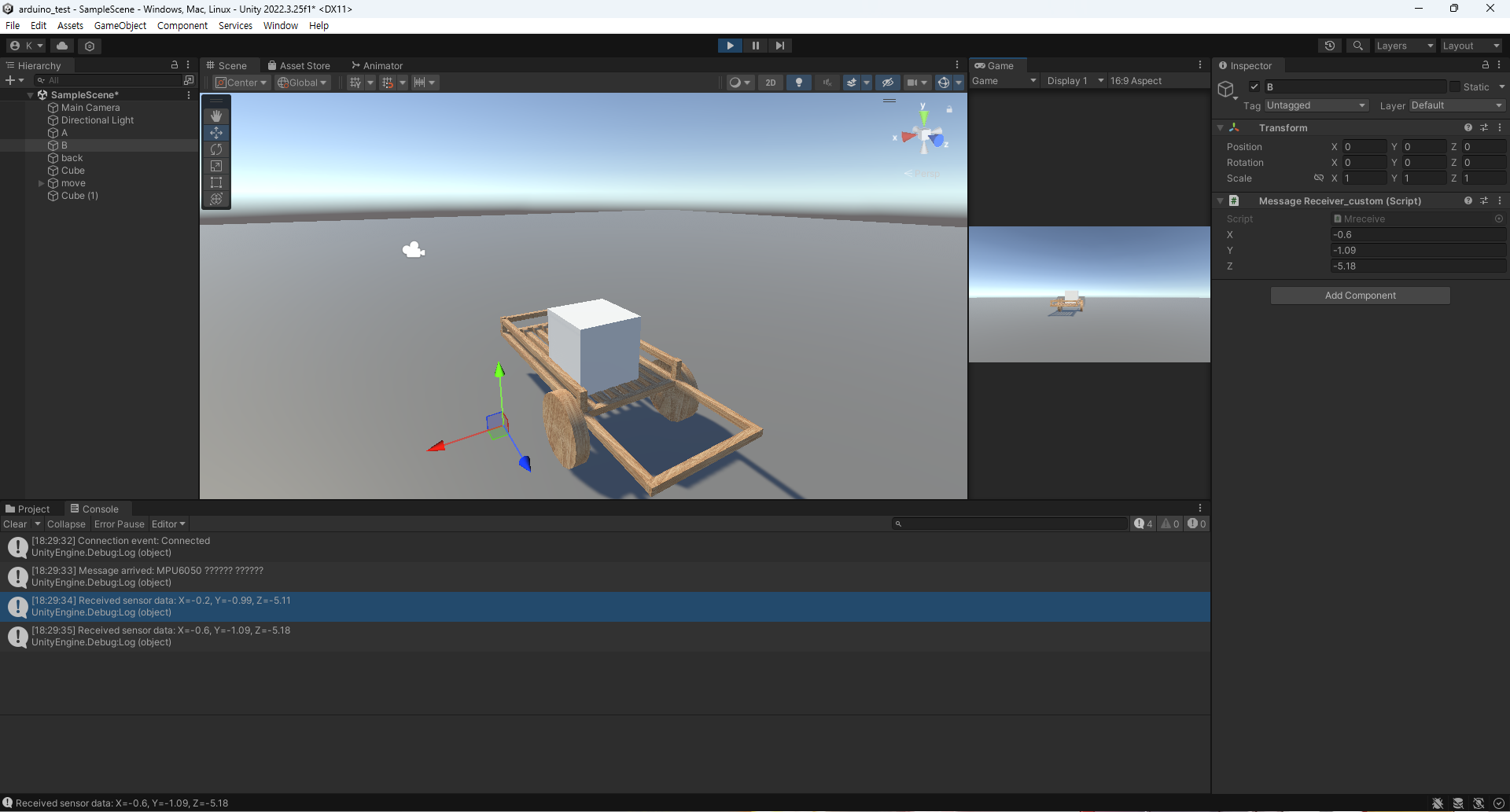

그럼 유니티에서 잘 가져오는 것을 볼 수 있다



void Update()
    {
        if (circle.is_move == -1)
        {
            rb.AddForce(new Vector3(0f, 0f, -0.5f), ForceMode.Impulse);
        }
        else if (circle.is_move == 1)
        {
            rb.AddForce(new Vector3(0f, 0f, 0.5f), ForceMode.Impulse);
        }
    }

현재는 유니티의 수래가 앞, 뒤로만 움직이고 있는데



이를 수정해 주도록 하겠다



if(mriseve.Y1 > 20 && mriseve.Y2 > 20){
            is_move = -1;
            transform.Rotate(Vector3.up, Time.deltaTime * speed);
            //gameObject.transform.position += new Vector3(0f,0f,-0.01f);
            }
        else if(mriseve.Y1 < -20 && mriseve.Y2 < -20){
            is_move = 1;
            transform.Rotate(Vector3.down, Time.deltaTime * speed);
            //gameObject.transform.position += new Vector3(0f,0f,0.01f);
            }
        else if(mriseve.Y1 > 20){
            is_move = 2;
            transform.Rotate(Vector3.up, Time.deltaTime * speed);
        }
        else if(mriseve.Y1 < -20){
            is_move = 3;
            transform.Rotate(Vector3.down, Time.deltaTime * speed);
        }
        else if(mriseve.Y2 > 20){
            is_move = -2;
            transform.Rotate(Vector3.up, Time.deltaTime * speed);
        }
        else if(mriseve.Y2 < -20){
            is_move = -3;
            transform.Rotate(Vector3.down, Time.deltaTime * speed);
        }
        else
            is_move = 0;

우선 가져온 값을 읽어서 is_move의 값을 변경시킨다



이제 이 값에 맞춰서 오브젝트를 움직이고, 회전시킨다

if (circle1.is_move == -1 && circle2.is_move == -1)
        {
            rb.MovePosition(transform.position + transform.forward * -move_p);
        }
        else if (circle1.is_move == 1)
        {
            rb.MovePosition(transform.position + transform.forward * move_p);
        }
        else if (circle1.is_move == 3 && circle2.is_move == -2)
        {
            // 오브젝트 회전
            Quaternion deltaRotation = Quaternion.Euler(0, turnspeed * Time.deltaTime, 0);
            rb.MoveRotation(rb.rotation * deltaRotation);
        }
        else if (circle1.is_move == 2 && circle2.is_move == -3)
        {
            // 오브젝트 회전
            Quaternion deltaRotation = Quaternion.Euler(0, -turnspeed * Time.deltaTime, 0);
            rb.MoveRotation(rb.rotation * deltaRotation);
        }

바퀴가 2개이니 2개의 바퀴 상태, 즉 is_move의 값을 받아서 움직인다





테스트 영상이다, 잘된다
